硅酸鋁制品保溫材料技術(shù)性能介紹

　　硅酸鋁制品是一種新型綠色環(huán)保的保溫材料，是單組份材料包裝，無(wú)毒無(wú)害、具有優(yōu)良的吸音、耐高溫、耐水、耐凍性能、收縮率低、整體無(wú)縫、無(wú)冷橋、熱橋形成：質(zhì)量穩(wěn)定可靠、抗裂、抗震性能好、抗負(fù)風(fēng)壓能力強(qiáng)、容重輕、保溫性能好并具有良好的和易性、保水性、附著力強(qiáng)、面層不空鼓、施工不下垂、不流掛、減少施工耗、燃燒性能為不燃材料：溫度在-40-800℃范圍內(nèi)急冷急熱，保溫層不開(kāi)裂，不脫落，不燃燒，耐酸、堿、油等。

　　硅酸鋁制品保溫材料具有容重情，熱熔小，導(dǎo)熱系數(shù)低，抗熱性能和機(jī)械振動(dòng)性能優(yōu)異等特點(diǎn)。


　　DL/T5072－2007《火力發(fā)電廠保溫油漆設(shè)計(jì)規(guī)程》

　　DL/T776-2012《火力發(fā)電廠絕熱材料》

　　GB/T4132《絕熱材料及相關(guān)術(shù)語(yǔ)》

　　GB/T11835-2007《絕熱用巖棉、礦渣棉及其制品》

　　GB/T16400-2003《絕熱用硅酸鋁棉及其制品》

　　硅酸鋁制品：硅酸鋁板、硅酸鋁縫氈、硅酸鋁管殼、硅酸鋁纖維紙

　　硅酸鋁保溫材料使用溫度

　　硅酸鋁制品：適用于介質(zhì)溫度＞300℃的設(shè)備及管道的保溫；

　　1.氣孔率

　　該材料具有氣孔率高，分布均勻，一般情況下氣體空隙的存在時(shí)各類材料發(fā)揮保溫作用的必要條件，保溫材料的導(dǎo)熱系數(shù)大小取決于氣孔的多少、氣孔的尺寸、形狀結(jié)構(gòu)及分布。分布均勻和呈封閉狀微球型孔愈多的導(dǎo)熱系數(shù)越低。

　　2.維直徑

　　  硅酸鋁纖維直徑1-4微米，呈交織狀均勻分布，無(wú)需粘接劑貨少量粘接劑，保溫材料從熱面到冷面的傳熱包括傳導(dǎo)，對(duì)流和輻射三種形式，因熱導(dǎo)隨材料的密度的加大而增加，要求纖維本身容重輕，在容重不變的情況下，用減少纖維直徑來(lái)達(dá)到減小纖維間的接觸面積，增加串聯(lián)解除數(shù)目而加大熱阻，從而降低材料的導(dǎo)熱系數(shù)。

　　3.容重及渣球含量

　　疏松而輕的硅酸鋁棉制品低達(dá)到96kg/m3左右，渣球含量低于4%；

　　1.PH值

　　硅酸鋁棉制品的PH值為6.5-7，基本呈中性，無(wú)可溶性氫化物，不含對(duì)設(shè)備和管道表面造成腐蝕，主要成分為SIO2占50.6% Al2O4占47.2%，不會(huì)對(duì)環(huán)境產(chǎn)生污染，具有良好的化學(xué)穩(wěn)定性

　　2.最高使用溫度

　　硅酸鋁棉制品有四種規(guī)格普通型1050度高純型1100度高鋁型1200度高溫型1250度；

　　硅酸鋁制品使用性能方面

　　硅酸鋁制品線變化為1150℃x6h時(shí)

　　線變化≦2.4% （200-400）℃x6h時(shí)

　　線變化≦0.2%

　　線變化是指保溫材料在高溫下產(chǎn)生的析晶、熔縮、破壞了材料的多孔結(jié)構(gòu)而發(fā)生性能的變化，一般保溫材料的線變化是該材料的5-10倍。

　　硅酸鋁制品具有良好的導(dǎo)熱系數(shù)在200℃時(shí)為0.03，400℃為0.06, 600℃為0.09,800℃為0.1；

　　設(shè)備及管道的保溫其主要目的是減少熱損失，以及能耗，保溫層的厚度和投資的大小與節(jié)能的效果密切相關(guān)，根據(jù)周圍的空氣溫度為25℃時(shí)，保溫結(jié)構(gòu)外表溫度不用改超過(guò)50℃的原則，國(guó)家對(duì)不同的管道與設(shè)備分別規(guī)定外表計(jì)算溫度。所使用的材料導(dǎo)熱系數(shù)和保溫層外表面到周圍空氣的散熱系數(shù)可以計(jì)算出所需保溫層的厚度。

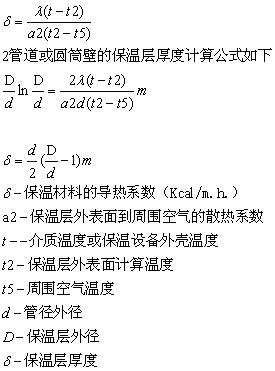

　　具體計(jì)算公式如下：
